Analizador de Calidad de Energía Trifásica
La máxima precisión para el análisis de potencia en el terreno
Análisis profundo en sistemas trifásicos y monofásicos sin desmontar el cableado, reduciendo drásticamente los tiempos de inspección.
Sensores tipo bobina Rogowski o transformadores de corriente de núcleo partido con salida de voltaje. Pruebas seguras en entornos críticos sin interrumpir la operación.

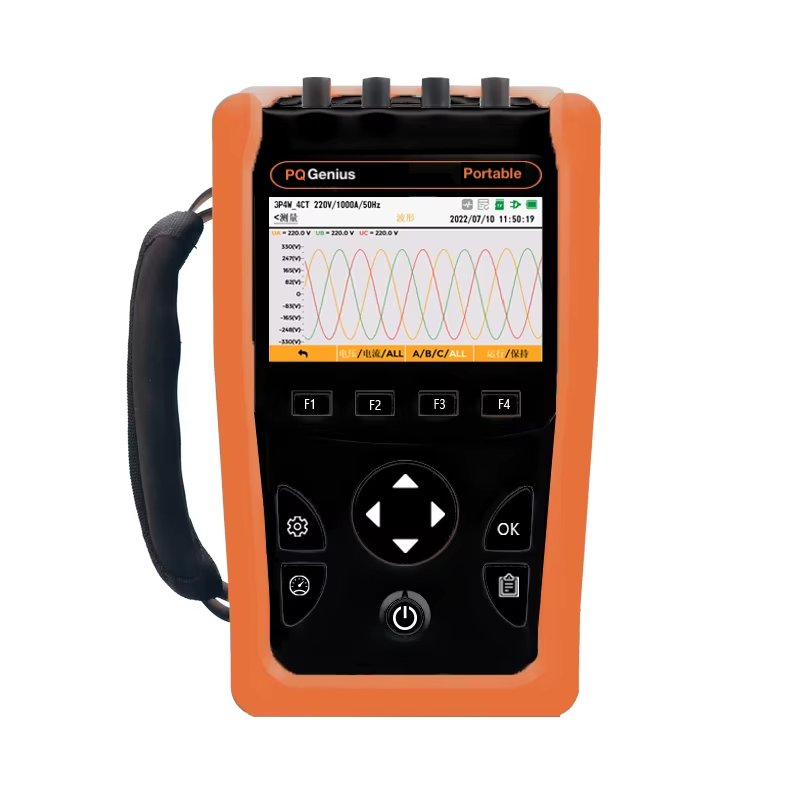

Pantalla IPS de 3.97" de alta definición: forma de onda, diagramas vectoriales y histogramas de armónicos de forma nativa.

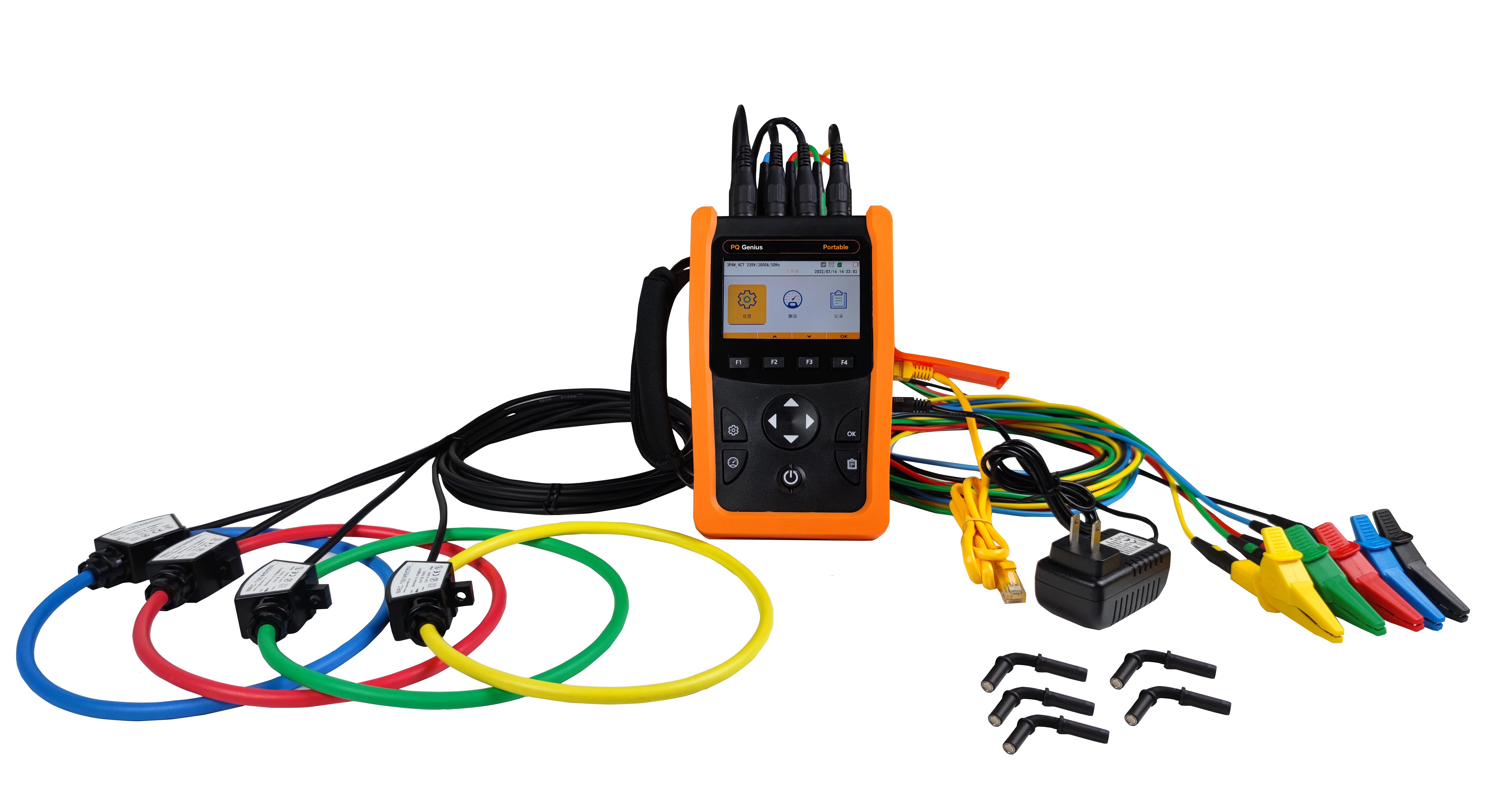

Analizador + bobinas Rogowski + pinzas de voltaje + sondas magnéticas, listos para trabajar.
Baterías de litio 18650 duales (~4000 mAh) que entregan más de 6 horas de trabajo ininterrumpido en campo.
Memoria interna de 32GB para captura prolongada de transitorios, distorsiones armónicas, sags y swells.
Captura inmediata de subidas y caídas: hora de inicio, duración, amplitud, RMS de ½ ciclo y forma de onda por fase.
Registro detallado de datos armónicos de voltaje y corriente para diagnóstico de distorsión.
Desequilibrio de fases, ángulo de fase y lectura de demanda instantánea.
Captura Va, Vb, Vc, Ia, Ib, Ic. Interfaz preparada para lectura vía protocolo UDP.
Especificaciones Técnicas — Analizador Portátil.
| Parámetro | Descripción Técnica |
|---|---|
| 1. Aplicación y Visualización | |
| Aplicación Principal | Análisis de potencia, medición de energía, diagnóstico de fallas eléctricas y cálculo de factor de emisión de CO₂. |
| Pantalla del Equipo | Panel IPS de 3.97" — Modos de ahorro de energía con ajuste de brillo y apagado automático. |
| Interfaz de Usuario | Gráficos intuitivos, soporte multilingüe nativo (incluye Español e Inglés). |
| 2. Conectividad y Almacenamiento | |
| Conectividad y Comunicación | Puerto RJ45-Ethernet · Protocolo Modbus-TCP · Exportación rápida por unidad USB U-disk (FAT32). |
| Almacenamiento Local | 32GB integrados (Tarjeta TF) para almacenamiento profundo de registradores de datos. |
| Acceso a Voltaje | Acceso directo o conexión a través de transformador de voltaje (PT). |
| 3. Alimentación | |
| Requisitos de Alimentación | Adaptador de 5VCC, 2A · Tiempo de carga (equipo apagado): ≤ 5 horas. |
| Autonomía | Baterías de litio 18650 duales (~4000 mAh) — más de 6 horas de trabajo ininterrumpido. |
Diagnóstico sin interrupciones: Las bobinas Rogowski flexibles y los CT de núcleo partido permiten medir directamente sobre conductores energizados, ideal para auditorías energéticas y diagnóstico de fallas en plantas en producción.

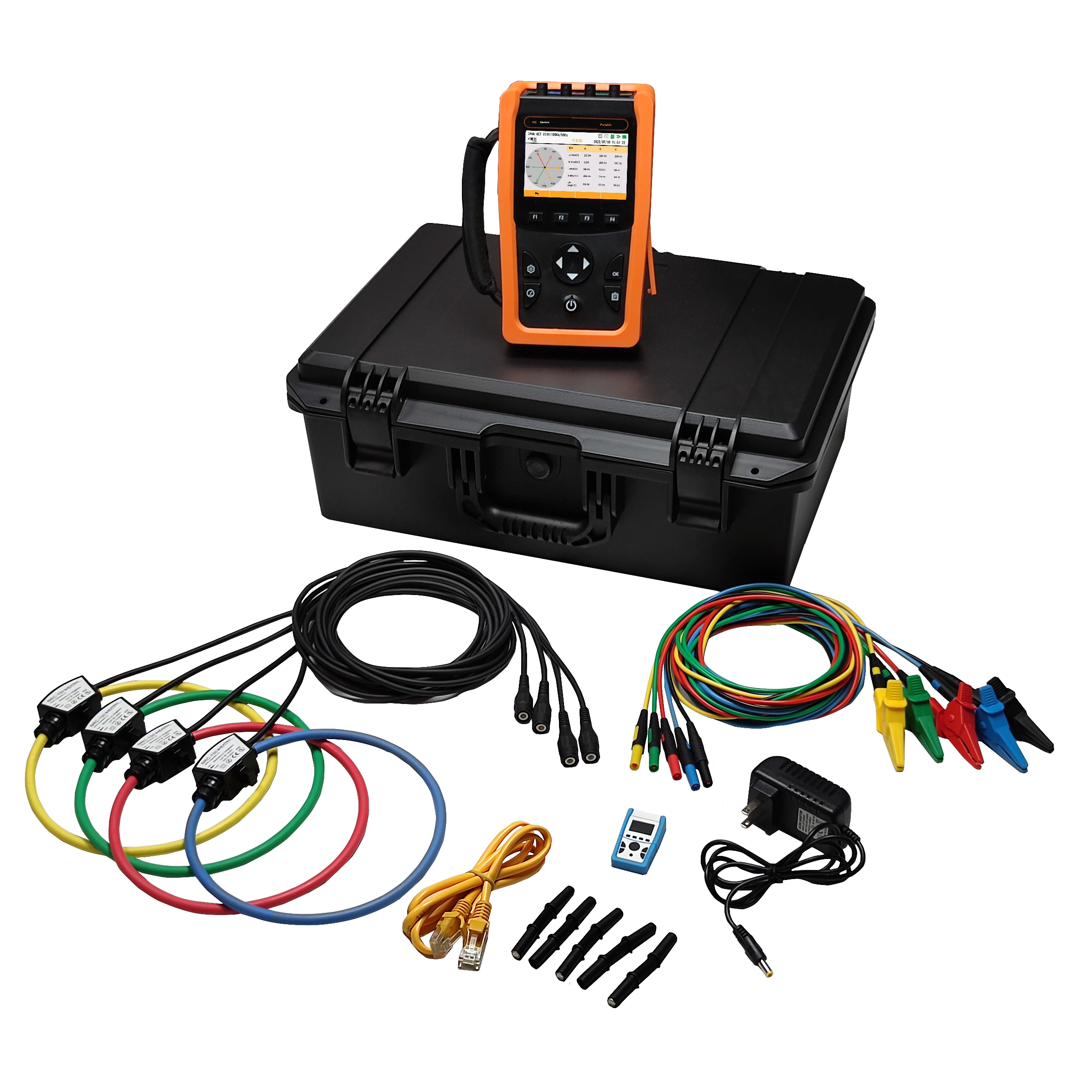

Maletín robusto de transporte con todos los accesorios y sensores de corriente ultraligeros configurables según tu aplicación.
* Las pinzas amperimétricas se especifican al ordenar.
| Sensor | Modelo | Capacidad |
|---|---|---|
| Bobina Rogowski | TRC-36 | 600 A |
| Bobina Rogowski | NRC-150 | 3,000 A |
| Bobina Rogowski | NRC-200 | 6,000 A |
| Pinza Amperimétrica | ST08 | 100 mA – 10 A |
| CT Núcleo Dividido | 333 mV | Estándar |
La pinza ST08 es ideal para mediciones finas; las bobinas Rogowski cubren desde tableros secundarios hasta acometidas de gran capacidad.
PQGenius Portátil
Diseñado para el máximo rendimiento industrial. Eficiencia energética y calidad de energía.
